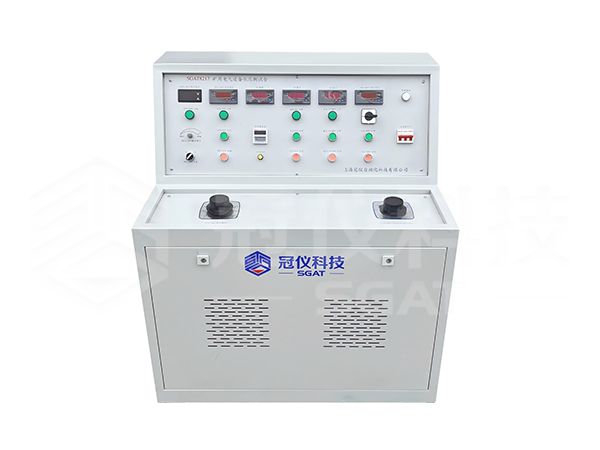

SGAT8217矿用电气设备低压测试台用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。它能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。

1、输出线接线柱前串接10A、20A空气开关作为短路保护。根据用户特殊要求，参数中1、2、4项，可以同时合分闸，没有互锁。请用户注意使用中的要求。最好每次只能有一组电源输出工作。参数中3、5、6互锁，每次只能有一组输出工作。

2、技术参数中4项不受接触器控制，只要总电源开关闭合，即可输出AC220V输出（固定值）。

3、技术参数中3项是可调值，用户只要打开总电源按下合闸开关，缓慢上升直至所需电压值，即可输出三相AC 0—380V的可调值。

4、技术参数中6项直流操作电压，它是可调值，用户打开电源开关以后，缓慢上升电压，即可输出DC0—250V的可调值。

5、技术参数中5项，只受电流调节控制。转换开关，用户根据实验要求选择。

注：用户在进行任何一项操作时请确保前后面板的选项一致

1、总输入电源：三相四线AC 380V  ±10%  50HZ

2、输出电压及电流：

1）三相AC380V输出 (固定值)                  一组

2）AC0-250V输出 (固定值)                     一组

3）三相交流0-500V输出（可调）                一组

4）单相AC220V输出（固定值，插座形式）        一组

5）三相AC0-10A输出                           一组

6）DC0-250V输出（可调）                      一组
