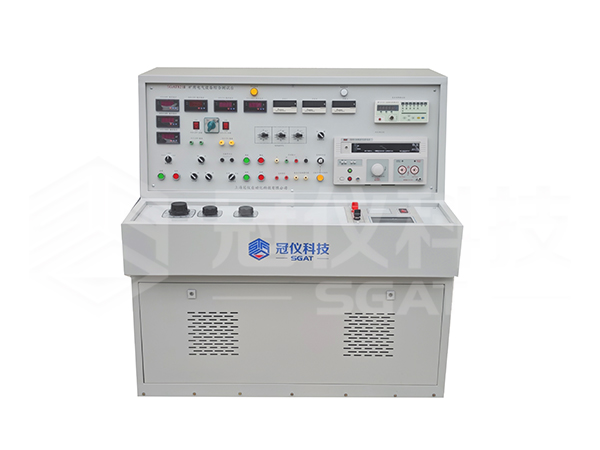

该设备主要是测量煤矿机修厂维修开关的必备助手，它能提供各种开关的工作电源和大电流，及开关的动作时间，三相同步测量，漏电电阻试验，真空管耐压测试等。

主要技术参数

1.适用于高压真空配电装置、低压真空馈电开关、低压真空电磁启动器（多回路组合开关、风机开关）、检漏继电器系列开关的过载、短路、断相、三相不平衡，漏电闭锁、漏电动作、1K漏电动作时间，并能检测真空接触器，断路器同步、真空管接触电阻、工频耐压等实验。测试台提供试验电压、试验电流、漏电电阻、漏电电容。且所有试验线路完全满足开关标准要求。

2.三相试验电压127V可作为照明工作电源（100V为高压配电装置保护器工作电源），660V,1140V或3300V三相电源作馈电开关与启动器类开关工作电源电压，均能从0-120%范围可调节，作开关欠压、过压等动作特性试验。

3.测试台的大电流输出为低压大电流，采用双磁路大电流发生器，最大电流为6000A，作为开关的过载，短路保护性能试验。

4.技术参数

1.电源：三相四线380V，输入容量：60kVA

2.三相试验电压： 127V、660V、1140V、3300V   0-120%Ue范围可调，容量3KVA

3.试验电流：长时电流630A，瞬时最大电流4000A

4.一次零序电流：0-25A，二次零序电压：0~120V，相差180度

5.漏电电阻：0-99.9KΩ范围可调

6.1K漏电：0-2000mA   计时范围：0-999.999s   最小计时：1ms

7.三相模拟电容：0.22μf、0.47μf、1.0μf三组合

8.单相电压： 0-36V-127V-220V可调；

9. 三相同步特性测试:0-999.9ms；

10. 回路电阻测试：DC100A，0-2mΩ

11.绝缘，回路监视电阻0-10KΩ可调

12.耐压试验：0-10kV可调

4.1：打开试验台后门，将三相四线380V电源接至接线

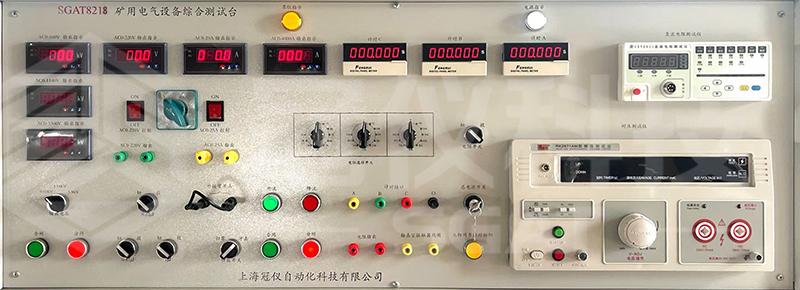

端子L1、L2、L3、N上，打开机内电源总开关，面板“电源指示灯”亮，再打开面板“电源控制”所有仪表亮。

4.2：当接通电源时，操作台右上方"红"指示灯亮，此时将急停按钮拨出，则面板上的电秒表所有仪表亮，调整信号I至36V，用专用短接线将面板3、4短接，再启动大电流，电秒表开始计时。

4.3：调整信号0-36V电压表应有0--36V变化。

4.4：如需要36-400V交流电源时，调整0-400V即可

经上述步骤检查，可以大致估计整机功能完整。
